国六东风多利卡摆臂垃圾车生产厂家-力航汽车网

摆臂式垃圾车,是一种集多功能运输车辆于一体。由于采用摆臂作业,既可转运城市垃圾,又可作为散装货物。工厂生产的废料、泥浆、沙石、建筑用的混凝土等多种用途的转运。 该车可配多个垃圾斗,实现一辆多斗循环运输,高效、节能。由于采用液压装卸,只需操作液压阀杆即可实现。操作极为简便;由于定向吊装,整套工作装置设计简单,易于操作和维修
  • 联系人:钟经理
  • 联系电话:13872887219
  • 公司地址:随州市曾都区裕民大道22号
购车承诺: 厂价批发 正品保证 放心购车 验车付款 用心售后
  • 国标:国六
  • 品牌:东风
  • 吨位:5吨

国六东风多利卡摆臂垃圾车生产厂家-环卫车专业厂

国六东风小多利卡摆臂垃圾车~3308轴距,选装国六朝柴发动机,6档变速箱,2.7T前桥,5.5T后桥可配套4-5方船型/方形垃圾斗程力专汽,为您提供一流的环境卫生解决方案!

      摆臂式垃圾车,是一种集多功能运输车辆于一体。由于采用摆臂作业,既可转运城市垃圾,又可作为散装货物。工厂生产的废料、泥浆、沙石、建筑用的混凝土等多种用途的转运。

该车可配多个垃圾斗,实现一辆多斗循环运输,高效、节能。由于采用液压装卸,只需操作液压阀杆即可实现。操作极为简便;由于定向吊装,整套工作装置设计简单,易于操作和维修。


工作原理

摆臂式垃圾车料斗:垃圾斗是金属焊接件,有敞开和密封两种形式。当散装货物装入料斗后,挂上吊链,通过操作摆臂可将料斗吊上车。卸料时操作摆臂将料斗吊起,落地后取下一端的吊链可操作料斗卸料。料斗的最大倾翻角可达86°。液压操作系统:由油箱、油泵、多路换向阀、液压缸、平衡阀、液压锁、滤油器和管路等组成。



摆臂式垃圾车整个系统由汽车变速箱、取力器提供动力,手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。本系统油泵排量大小可由手动油门在车下作调控,手动换向阀手柄控制阀杆行程从而控制油缸活塞杆运动速度,系统压力可由安全溢流阀设定,系统超过设定压力将由安全溢流阀溢流。操作系统:通过该系统实现各项功能的转换。在操作多路换向阀前应挂上取力器带动油泵工作。

通过摆臂式垃圾车操纵多路换向阀的手柄可完成支腿的伸缩和装料、卸料工作。通过操作在多路换向阀旁的油门手柄,可控制发动机的转速,从而调节系统的流量改变机构的工作速度。1号高度控制阀用于前悬架控制,它有两个电磁阀分别控制左右两个空气弹簧。2号高度控制阀用于后悬架控制,也采用两个电磁阀,为了防止空气管路中产生不正常的压力,2号高度控制阀中采用了一个溢流阀。


主要结构

(一)自卸机构

自卸机构由钢板组成箱形结构组焊而成,主要功能是由多路阀操纵油罐驱动摆臂绕轴作旋转运动,其旋转角度为145°,由此可提生重物(如料斗),以及对料斗作倾翻运动。

(二)料斗

当散装物料装入料斗后,挂上两端吊链,由旋转即可将料斗吊上车箱,卸料时由摆臂旋转吊离车箱,落地后取下一端吊链即可向反向卸料,其最大倾翻角度可达86度以上。

(三)液压系统

液压系统由取力箱、油泵、手动多路换向阀、单向液压锁、平衡阀、油管、油箱等组成。整个系统由汽车变速箱、取力箱提供动力,手动多路阀操作支腿油缸、摆臂油缸作伸缩运动。本系统油泵排油量大小可由手动油门在车下作调控,手动换向阀手柄控制阀杆行程从而控制油缸活塞杆运动速度,系统压力可由安全溢流阀设定(调节),系统超过设定压力将由安全溢流阀溢流。


操作说明

(一)注意事项及警告

1.严禁未读说明书人员操作吊装作业。

2.作业前应详细观察作业场地,在摆臂运动半径内不应有任何障碍物。

3.起吊时任何人不得进入摆臂运动半径内。

4.当车辆停在大于12%的坡度上作业时必须用垫块止动车轮。

5.液压系统压力调节严禁超过说明书规定值;系统检修后由有经验人员在液压试验台按照要求调定后方可装车。

6.只有当支腿确认支撑住车辆后才能进行起吊生重物作业,否则将会发生不可预料的危险!

7.必须严格遵守操作规程,操作时如发现机机构运动有异常即停止工作,及时查明原因,排除故障后再继续工作。


(二)操作规程

1.作业前观察作业场地是否合乎要求。

2.停车后紧垃车制动器,用手油门控制油泵转速。

3.按指示牌标先将支腿油缸支撑于地面,确认后方操纵摆臂起重,倾卸等作业。

4.作业完成后料斗运输,须确认以下程序:

a、垃圾斗吊链处于松弛状态;

b、垃圾斗与摆臂架插入定位锁销;

c、支腿油缸回复到原始位置,并插入丁字位锁销;

d、车轮下制动垫块已被取出。



5、维修与保养

虹宇牌系列摆臂式垃圾车应按规定里程(时间)进行各级保养,以充分发挥技术效能,最大限度地延长其使用寿命。

a、日保养

日保养每日进行一次,其主要内容是观察各部件是否正常工作,并保持各部件的清洁。

a-1 底盘和发动机按其使用保养说明书进行。

a-2检查液压油箱油量是否在规定范围内,各元件、油管接头等是否有渗漏现象,如有渗漏应及时处理。


b、一级保养

一级保养每2000km一次,以紧固、润滑为重点。

b-1按汽车底盘使用说明书进行。

b-2检查液压系统中的接头,联接螺栓和锁夹、管箍,并检查有无油液泄漏现象,如有渗漏应及时修复。

b-3添加各工作装置的润滑油和润滑脂。

高清图片

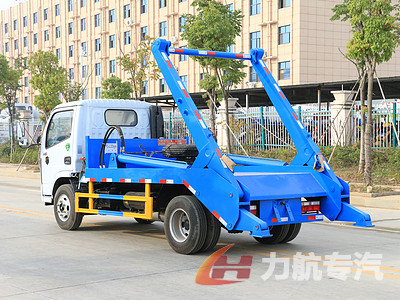

  • 国六东风多利卡摆臂垃圾车生产厂家-力航汽车网图片

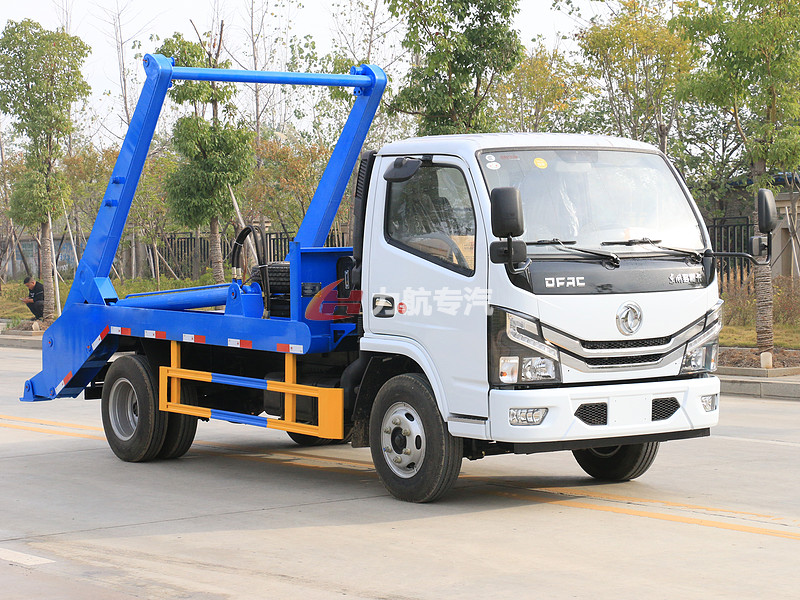

  • 国六东风多利卡摆臂垃圾车生产厂家-力航汽车网图片

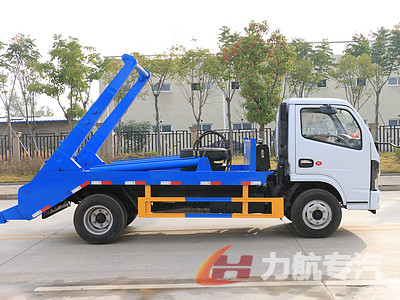

  • 国六东风多利卡摆臂垃圾车生产厂家-力航汽车网图片

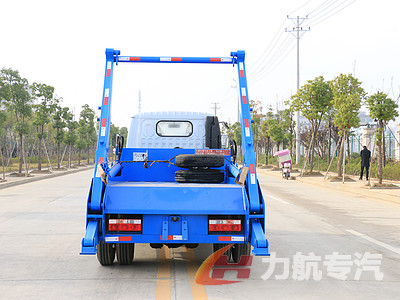

  • 国六东风多利卡摆臂垃圾车生产厂家-力航汽车网图片
  • 具体参数
    细节展示
    细节解说
    工作原理
    摆臂式垃圾车料斗:垃圾斗是金属焊接件,有敞开和密封两种形式。当散装货物装入料斗后,挂上吊链,通过操作摆臂可将料斗吊上车。卸料时操作摆臂将料斗吊起,落地后取下一端的吊链可操作料斗卸料。料斗的最大倾翻角可达86°。液压操作系统:由油箱、油泵、多路换向阀、液压缸、平衡阀、液压锁、滤油器和管路等组成。
    摆臂式垃圾车整个系统由汽车变速箱、取力器提供动力,手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。本系统油泵排量大小可由手动油门在车下作调控,手动换向阀手柄控制阀杆行程从而控制油缸活塞杆运动速度,系统压力可由安全溢流阀设定,系统超过设定压力将由安全溢流阀溢流。操作系统:通过该系统实现各项功能的转换。在操作多路换向阀前应挂上取力器带动油泵工作。
    通过摆臂式垃圾车操纵多路换向阀的手柄可完成支腿的伸缩和装料、卸料工作。通过操作在多路换向阀旁的油门手柄,可控制发动机的转速,从而调节系统的流量改变机构的工作速度。1号高度控制阀用于前悬架控制,它有两个电磁阀分别控制左右两个空气弹簧。2号高度控制阀用于后悬架控制,也采用两个电磁阀,为了防止空气管路中产生不正常的压力,2号高度控制阀中采用了一个溢流阀。
    厂家实力
    分期购车
    售后保养

    (1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。

    (2)车辆使用前应按汽车使用说明书的要求进行磨合。

    (3)长途转场托运时,车辆前后左右应有固定防滑装置,且四周留有200mm以上空隙,若自行转场时一般应将前喷嘴和后洒水器卸下以防松动丢失。

    (4)经常检查各出液孔、口有无堵塞现象,发现杂物堵塞时应及时清理干净。

    (5)每班作业完毕,应清洗油污、管路卷放整齐,清理现场,关门落锁。

    (6)车辆长期不用或冬天存放,应放尽罐体、泵内及管路内余水,存放时应停放在车棚内,擦试干净,以避免暴晒雨淋。

    国六东风多利卡摆臂垃圾车生产厂家-力航汽车网更换液压油的正确步骤底盘的清洁: 离地面最近的底盘肯定是被泥沙弄得一塌糊涂。所以在进行其他部件清洁之前,我们先要对国六东风多利卡摆臂垃圾车生产厂家-力航汽车网更换液压油的正确步骤的底盘进行一个全面的清洁。经过泥泞道路后,国六东风多利卡摆臂垃圾车生产厂家-力航汽车网更换液压油的正确步骤的前后轮毂板上均会沾满黄色的泥浆和小的沙石。在清洁时需用高压水枪放到轮毂板下方,高压水枪的喷水方向朝轮毂板方向,这样才能有效清除附着在轮毂板上的。

    国六东风多利卡摆臂垃圾车生产厂家-力航汽车网更换液压油的正确步骤漆面的清洁: 完成了底盘的清洁,我们即可对国六东风多利卡摆臂垃圾车生产厂家-力航汽车网更换液压油的正确步骤车身进行清洗。首先,用自来水由上到下地冲洗车漆表面,目的是冲走车身上较大体积的沙石。使用毛巾由车顶到车底轻轻地拭擦。请注意,越靠近底盘的漆面越要小心拭擦,以免爱车车漆被细沙刮伤。

    常见问题

    (1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。

    (2)免费后期配件供应价格方式? 1、方式:在所在地二汽东风技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。

    (3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。

    (4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。

    (5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。

    (6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)

    (7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供最好的服务!
