整车技术参数 | |||
产品名称: | 餐厨垃圾车 | 外形尺寸: | 6850,7000,7100,7150,7450,6700×2250×3200,3050(mm) |
整车型号: | CLW5120TCA6 | 货箱尺寸: | ××(mm) |
总质量: | 11995(Kg) | 额定质量: | 6200,5400,5100(Kg) |
整备质量: | 5600,6400,6700(Kg) | 最高车速: | 103(km/h) |
排放标准: | GB3847-2005,GB17691-2018国Ⅵ | ||
底盘技术参数 | |||
底盘型号: | EQ1125SJ8CDC | 燃油种类: | 柴油 |
轴数: | 2 | 轴距: | 3800,3950,4050,4100,4400,3600(mm) |
轮胎数: | 6 | 轴荷: | 4350/7645 |
轮胎规格: | 245/70R19.5,8.25R20 | ||
发动机参数: | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
D4.0NS6B170 D4.0NS6B185 YCS04190-68 ZD30D16-6N D25TCIF1 D30TCIF1 D40TCIF1 D45TCIF1 NV30-C6G NV30-C6C NV30-C6D CY4SK161 CY4SK261 CY4SK361 YCY30165-60 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 东风轻型发动机有限公司 昆明云内动力股份有限公司 昆明云内动力股份有限公司 昆明云内动力股份有限公司 昆明云内动力股份有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 广西玉柴机器股份有限公司 |
4000 4000 4156 2953 2499 2977 4052 4461 2968 3093 2968 3856 3856 3856 2970 |
125 136 140 120 110 125 135 162 115 120 120 135 125 125 121 |
专用功能说明: | |||
介质:餐厨垃圾,密度:800千克/立方米,罐体有效容积:8.13立方米,罐体外形尺寸(直段长×直径)(mm):3800×1600。该车右侧面配备垃圾上料装置,用于作收集餐厨垃圾。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):400。 ABS系统型ABS/ASR-24V-4S/4M,ABS系统生产厂家襄阳东风隆诚机械有限责任公司。此整车长/轴距/后悬对应关系为(mm):6850/3800/1920,6700/3800/1770,7000/3950/1920,7100/4050/1920,7150/4100/1920,7450/4400/1920。当轴距为(3800mm,3950mm)选装基本配置时,整备质量为5600kg,额定载质量为6200kg:,当轴距为3800mm时选装内部推板和内部加热装置时:整备质量:6700kg,额定载质量:5100kg。当轴距为(4050mm,4100mm,4400mm)时,整备质量为6400kg,额定载质量为5400kg。随底盘选装驾驶室。可选装视窗后置、后门四锁紧、吸污功能、提升机样式、内部推板、加热装置。 |
餐厨垃圾车工作流程:
将桶装餐厨垃圾(泔水)经该车输送带缓缓上输,在车顶部倒入车厢内(车箱可分为箱体和罐体),被投放的垃圾经过强有力的推板挤压,在罐体内实现固液分离,被分离的液体进入罐体底部的污水箱,固体垃圾被压缩储存在罐体,体积变小,如此反复待装满后送至餐厨垃圾资源优化处理厂。整个过程实现自动化,减少人力,操作简单
我公司生产的泔水车系列,餐厨垃圾车改装部分具有装、卸垃圾自动化程度高、工作可靠、密封性好、装载容积大、操作简便、作业过程密闭,无污水泄露和异味的散发,环保性好等特点。可配装载不同规格的标准垃圾桶,具有广泛的适用性。餐厨垃圾车高效、清洁的是垃圾收、运专用车辆。餐厨垃圾车是将桶装“泔水”经该车输送带缓缓上输,在车顶部倒入车厢内(车厢可分为厢体和罐体),然后固液分离压缩,整个过程,实现自动化。
餐厨垃圾车技术性能:
1:餐厨垃圾运输车可根据客户对垃圾装载量的不同要求选用类型不同的底盘,我公司生产可装载2-10吨垃圾的餐厨垃圾运输车,可选用东风、解放、福田、庆铃等品牌底盘。
2:承载餐厨垃圾容积为园罐体,有效容积达到90%,罐体内分上、下两层,下层为固液分离后污水收集箱,污水箱两头高,中间低,最低端设有出水口,以保证污水排放干净。

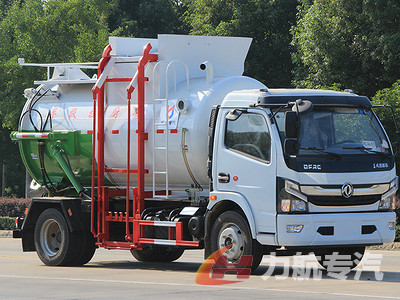

3:餐厨垃圾装载由垃圾桶提升系统完成,该系统具有垃圾桶锁止结构,装卸安全可靠。垃圾桶与垃圾投入口衔接好,保证装卸过程中餐厨垃圾不溢撒、不遗漏。
4垃圾投入口与推板之间有足够距离,推板与罐体内表面设有密封装置,避免餐厨垃圾投入过程及分离过程中溢到推板后方。
5:液压系统由泵、液压阀和顺序阀以及各种功能的液压油缸、高低压管路组成。关键部件可选用原装进口,保证产品工作可靠、安全。
餐厨垃圾车技术特点:
1.外观造型美观大方 ,垃圾箱横向截面为圆柱框架、纵向截面为梯形框架,两侧及顶面均为圆弧造型,整机显得美观大方.
2.装载能力强 , 且能实现箱内餐厨垃圾油水的初步分离和垃圾减容,并配备有大容量污水箱.
3.垃圾箱与后门总成之间密封性好 垃圾箱与后门总成之间采用特制加强型橡胶条密封,密封性好,杜绝了二次污染..
4.高可靠性与安全性 采用电、液联合控制,并设置了安全保护开关,保证了各机构动作准确、可靠.
5.发动机功率输出自动控制 , 发动机功率输出实现全自动控制,非作业时,发动机怠速状态,作业时,发动机自动加速,满足作业功率的要求.避免了功率损耗和系统发热,耗油降低,经济性好.
餐厨垃圾车标配:
罐体采用5mm优质Q345锰板制作(6方以下的5mm板, 6方以上的6mm板) ,圆形罐体,罐体前后封头采用圆弧蝶形封头,罐体尾端及罐体后封头外加25-30mm厚法兰,罐体与后封头上部采用铰链连接,后封头可利用液压油打开。

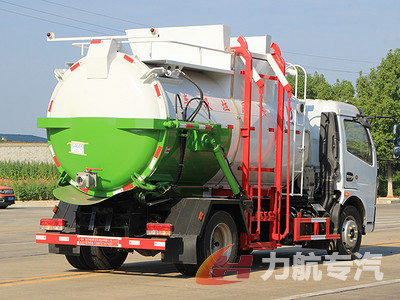

卸料:罐体右侧前部装有挂桶提升机构装卸桶装垃圾,挂桶提升机前侧装有圆形液位计;罐体后部两侧安装液压油缸实现罐体举升自卸,后盖为液压锁紧。
拉杆提升机可挂240L/120L垃圾桶,整体举升自卸,后门液压开启,推板式干湿分离(可选装干湿分离)。
